به گزارش ایسنا به نقل از تهرانی مارکت، مزیت اصلی سیستم‌های هیدرولیک، توانایی تولید و انتقال نیروهای بسیار بزرگ با استفاده از اجزای نسبتاً کوچک و فشرده (چگالی توان بالا) و همچنین کنترل دقیق سرعت و موقعیت است. در این مقاله، به صورت گام به گام، اساس کار این سیستم‌ها را از اصول اولیه تا ملاحظات پیشرفته بررسی خواهیم کرد.

اصول بنیادین فیزیکی

اساس کار تمام سیستم‌های هیدرولیک بر چند قانون و اصل فیزیکی ساده اما قدرتمند استوار است:

قانون پاسکال (Pascal’s Law): این قانون، سنگ بنای هیدرولیک است. قانون پاسکال بیان می‌کند که فشار وارد شده بر یک سیال محصور و تراکم‌ناپذیر، بدون کاهش، به طور یکسان به تمام نقاط سیال و دیواره‌های ظرف منتقل می‌شود.

فرمول: P=F/A که در آن P فشار، F نیرو و A مساحت سطحی است که نیرو بر آن وارد می‌شود.

مفهوم کلیدی: این قانون توضیح می‌دهد که چگونه می‌توان با اعمال نیروی کم به یک سطح کوچک (مثلاً در یک پمپ دستی یا پیستون کوچک)، نیروی بسیار بزرگ‌تری را از طریق شینگ هیدرولیک در یک سطح بزرگ‌تر (مثلاً زیر یک جک یا پیستون بزرگ) ایجاد کرد. نسبت نیروها برابر با نسبت مساحت‌هاست: F2​=F1​×(A2​/A1​). این اصل “مزیت مکانیکی” یا “تکثیر نیرو” در هیدرولیک است.

نکته تجربی: در عمل، سیالات هیدرولیک کاملاً تراکم‌ناپذیر نیستند، اما تراکم‌پذیری آن‌ها به قدری کم است که در اکثر محاسبات مهندسی قابل چشم‌پوشی است. با این حال، در فشارهای بسیار بالا یا برای کاربردهای دقیق، این اثر باید لحاظ شود.

خواص سیال هیدرولیک

سیالی که در سیستم استفاده می‌شود، نقشی حیاتی دارد.

تراکم‌ناپذیری (Incompressibility): همانطور که گفته شد، سیال باید تا حد امکان تراکم‌ناپذیر باشد تا انتقال فشار به صورت آنی و کارآمد صورت گیرد.

ویسکوزیته Viscosity یا گرانروی: مقاومت سیال در برابر جریان است. ویسکوزیته مناسب برای عملکرد صحیح سیستم حیاتی است. ویسکوزیته بیش از حد باعث افزایش اصطکاک، افت فشار و تولید گرما می‌شود. ویسکوزیته کم نیز باعث افزایش نشتی داخلی، کاهش راندمان پمپ و سایش قطعات و اتصالات هیدرولیک می‌شود. ویسکوزیته سیالات با دما تغییر می‌کند (معمولاً با افزایش دما کاهش می‌یابد). شاخص ویسکوزیته (VI) نشان‌دهنده پایداری ویسکوزیته در برابر تغییرات دما است.

روانکاری (Lubrication): سیال باید قطعات متحرک سیستم (پمپ، موتور، شیرها، سیلندرها) را به خوبی روانکاری کند تا سایش و اصطکاک به حداقل برسد.

پایداری شیمیایی و حرارتی (Chemical and Thermal Stability): سیال باید در برابر اکسیداسیون و تجزیه در دماهای کاری و در تماس با مواد مختلف مقاوم باشد.

اجزای اصلی یک سیستم هیدرولیک

هر سیستم هیدرولیک، صرف نظر از پیچیدگی، معمولاً از اجزای اساسی زیر تشکیل شده است:

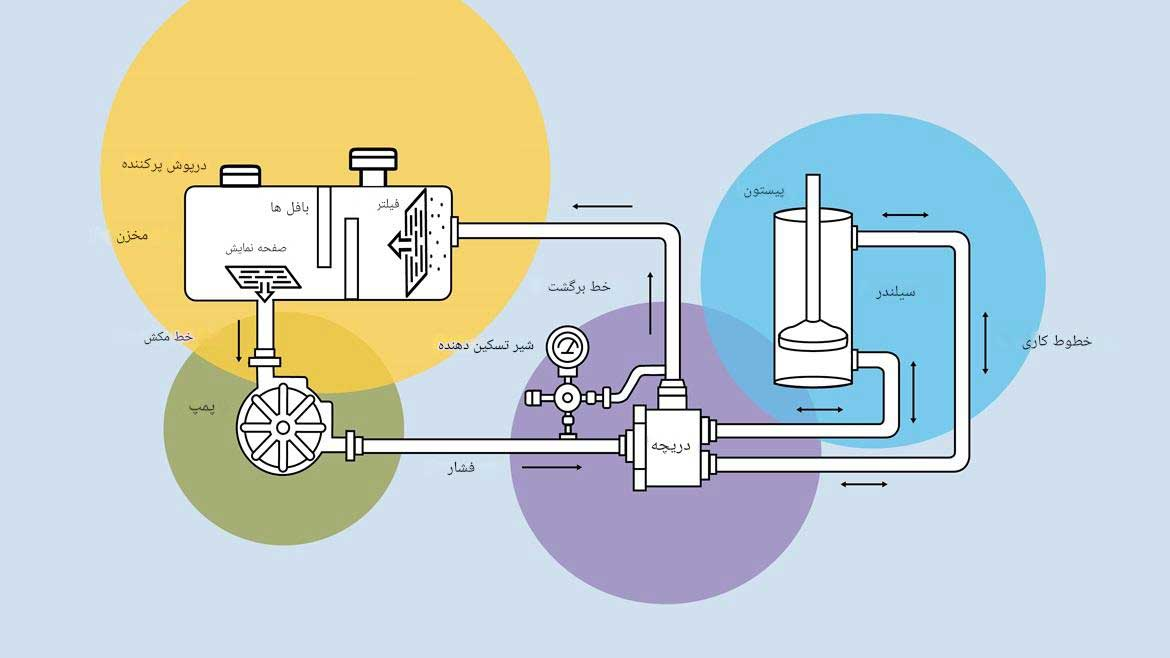

این تصویر یک سیستم هیدرولیک ساده را نشان می‌دهد که برای انتقال نیرو از طریق سیال هیدرولیکی طراحی شده است. در ادامه اجزای اصلی و عملکرد آن توضیح داده می‌شود:

مخزن (Reservoir): مخزن حاوی سیال هیدرولیکی است. اجزایی مثل فیلتر (Filter)، صفحه (Screen) و بافل‌ها (Baffles) در آن قرار دارند تا سیال را تمیز و جریان را تنظیم کنند. درپوش پرکننده (Filler Cap) برای پر کردن سیال و تنفس‌گر (Breather) برای تنظیم فشار هوا استفاده می‌شود.

پمپ (Pump): پمپ از طریق خط مکش (Suction Line) سیال را از مخزن می‌کشد و آن را تحت فشار قرار می‌دهد. سیال تحت فشار از طریق خط فشار (Pressure) به سمت اجزای دیگر هدایت می‌شود.

شیر فشارشکن (Relief Valve): این شیر برای محافظت از سیستم در برابر فشار بیش از حد طراحی شده است. اگر فشار از حد مجاز بیشتر شود، شیر باز شده و سیال اضافی از طریق خط برگشت (Return Line) به مخزن بازمی‌گردد.

شیر کنترل (Valve): شیر کنترل جریان و جهت سیال را تنظیم می‌کند تا به سیلندر یا موتور هیدرولیکی برسد.

سیلندر هیدرولیکی (Cylinder): سیال تحت فشار وارد سیلندر می‌شود و پیستون (Piston) را حرکت می‌دهد. این حرکت از طریق خطوط کاری (Working Lines) به نیروی مکانیکی تبدیل می‌شود که می‌تواند برای بلند کردن، فشار دادن یا حرکت دادن بار استفاده شود.

جریان کار: سیال از مخزن توسط پمپ کشیده شده و تحت فشار قرار می‌گیرد. سپس از طریق شیر کنترل به سیلندر هدایت می‌شود تا پیستون را حرکت دهد. سیال استفاده‌شده از طریق خط برگشت به مخزن بازمی‌گردد و چرخه تکرار می‌شود.

مفاهیم تخصصی و پیشرفته

توان هیدرولیکی (Hydraulic Power): توانی که توسط سیال حمل می‌شود از حاصلضرب فشار و دبی به دست می‌آید: Power(kW)=600Pressure(bar)×FlowRate(L/min)​ یا Power(HP)=1714Pressure(psi)×FlowRate(gpm)​

راندمان (Efficiency): هیچ سیستمی 100% کارآمد نیست. در سیستم‌های هیدرولیک، تلفات انرژی به صورت گرما به دلایل زیر رخ می‌دهد:

تلفات حجمی (Volumetric Losses): ناشی از نشتی داخلی در پمپ‌ها، موتورها و شیرها. راندمان حجمی پمپ نشان می‌دهد چه کسری از جریان تئوری پمپ واقعاً به سیستم تحویل داده می‌شود.

راندمان کلی (Overall Efficiency): حاصلضرب راندمان حجمی و راندمان مکانیکی است ($ \eta_{overall} = \eta_{volumetric} \times \eta_{mechanical} $). این راندمان معمولاً بین 80 تا 95 درصد برای اجزای خوب و سیستم‌های خوب طراحی شده است. تلفات انرژی نهایتاً به گرما تبدیل می‌شود

کاویتاسیون (Cavitation): اگر فشار در نقطه ای از سیستم (معمولاً در ورودی پمپ) به زیر فشار بخار سیال افت کند، حباب‌های بخار تشکیل می‌شوند. این حباب‌ها وقتی به ناحیه پرفشارتر (خروجی پمپ) می‌رسند، به سرعت منفجر (implode) می‌شوند و امواج ضربه‌ای کوچکی ایجاد می‌کنند که به سطوح فلزی آسیب می‌زند (ایجاد حفره و خوردگی). کاویتاسیون باعث ایجاد صدا، کاهش راندمان و خرابی زودرس پمپ می‌شود. علل آن می‌تواند گرفتگی فیلتر مکش، بالا بودن بیش از حد ویسکوزیته سیال، طولانی یا باریک بودن خط مکش یا پایین بودن سطح سیال در مخزن باشد.

هواگرفتگی (Aeration): ورود حباب‌های هوا به سیال (متفاوت از بخار سیال در کاویتاسیون) نیز مشکل‌ساز است. هوا تراکم‌پذیر است و باعث عملکرد اسفنجی و نامنظم سیستم، افزایش دما (به دلیل فشرده شدن هوا)، اکسیداسیون سریع روغن و ایجاد صدا می‌شود. علل آن می‌تواند نشتی در خط مکش، پایین بودن سطح روغن یا تلاطم زیاد در مخزن باشد.

مدارهای باز و بسته (Open-Loop vs. Closed-Loop Circuits):

مدار باز: رایج‌ترین نوع است. در حالت بی‌کاری، جریان پمپ از طریق شیر کنترل جهت (در حالت مرکز باز) یا یک شیر تخلیه (Unloading Valve) با فشار کم به مخزن برمی‌گردد.

مدار بسته (هیدرواستاتیک): در این سیستم‌ها، جریان خروجی از موتور هیدرولیک مستقیماً به ورودی پمپ برمی‌گردد و یک حلقه بسته تشکیل می‌دهد. از یک پمپ کوچک (Charge Pump) برای جبران نشتی‌های داخلی و تأمین فشار مثبت در خط کم‌فشار استفاده می‌شود. این مدارها معمولاً در سیستم‌های انتقال قدرت (مانند برخی خودروهای سنگین یا ماشین‌آلات کشاورزی) که نیاز به کنترل دقیق سرعت و جهت در هر دو سمت و ترمز دینامیکی دارند، استفاده می‌شوند.

ضربه قوچ (Water Hammer / Hydraulic Shock): بسته شدن ناگهانی یک شیر یا توقف ناگهانی یک عملگر می‌تواند باعث ایجاد موج فشار بسیار بالایی در سیستم شود که می‌تواند به اجزا آسیب برساند. استفاده از آکومولاتورها، شیرهای با زمان بسته شدن آرام‌تر یا شیرهای اطمینان با پاسخ سریع می‌تواند این اثر را کاهش دهد.

ملاحظات تجربی و عملی

طراحی سیستم: یک طراحی خوب باید علاوه بر تأمین نیرو و سرعت مورد نیاز، به بازدهی انرژی، تولید حرارت، کنترل آلودگی، سهولت نگهداری و ایمنی توجه کند. انتخاب صحیح اندازه اجزا (پمپ، لوله‌ها، عملگرها، بست ها) برای جلوگیری از افت فشار زیاد یا سرعت بیش از حد سیال حیاتی است.

عیب‌یابی (Troubleshooting): یک رویکرد منطقی برای عیب‌یابی ضروری است. معمولاً با بررسی علائم (مثلاً حرکت کند، فشار پایین، صدای غیر عادی، گرمای بیش از حد) و سپس بررسی سیستماتیک اجزا (از ساده‌ترین موارد مانند سطح و کیفیت روغن، فیلترها، نشتی‌های خارجی شروع کرده و به سمت پمپ، شیرها و عملگرها پیش می‌رویم) انجام می‌شود. استفاده از گیج‌های فشار، فلومترها و دماسنج‌ها ابزارهای کلیدی در عیب‌یابی هستند.

نگهداری پیشگیرانه (Preventive Maintenance): بازرسی‌های منظم سطح و کیفیت سیال، تعویض به موقع فیلترها و سیال، بررسی نشتی‌ها، کنترل دمای سیستم و گوش دادن به صداهای غیرعادی می‌تواند از بسیاری از خرابی‌های پرهزینه جلوگیری کند. آنالیز روغن (Oil Analysis) یک ابزار قدرتمند برای پایش وضعیت سیال و تشخیص مشکلات بالقوه قبل از وقوع خرابی است.

نتیجه‌گیری

سیستم‌های هیدرولیک با بهره‌گیری هوشمندانه از قانون پاسکال و خواص سیالات، راهکاری قدرتمند، فشرده و قابل کنترل برای انتقال انرژی و انجام کار ارائه می‌دهند. درک عمیق اصول اولیه، شناخت اجزای مختلف و نحوه تعامل آن‌ها، و توجه به جنبه‌های عملی مانند کنترل آلودگی، راندمان و ایمنی، کلید طراحی، بهره‌برداری و نگهداری موفقیت‌آمیز این سیستم‌ها است. از یک جک ساده تا پیچیده‌ترین ماشین‌آلات صنعتی و هوافضا، هیدرولیک همچنان نقش محوری خود را در پیشبرد فناوری و صنعت ایفا می‌کند و تسلط بر دانش آن برای مهندسان و تکنسین‌های فعال در این حوزه‌ها ضروری است.
