به گزارش ایسنا به نقل از موتور کنترل، چوک یکی از اجزای کاربردی در بهینه‌سازی عملکرد اینورتر است که نقش مهمی در کاهش نوسانات و بهبود بهره‌وری اینورتر ایفا می‌کند. استفاده از چوک در توان‌های بالا ،به‌ویژه در اینورترهای صنعتی، به‌طور چشمگیری به پایداری و کارایی دستگاه کمک می‌کند. بسیاری از اینورترها در توان‌های بالاتر به‌طور استاندارد به چوک DC ، چوک ورودی و یا چوک خروجی اینورتر مجهز هستند، که همین امر باعث کاهش هزینه‌های اضافی در خرید چوک اینورتر به صورت مجزا و همچنین بهبود عملکرد سیستم میشود. این ویژگی موجب می‌شود که نیازی به افزودن چوک به‌طور جداگانه در مدار نباشد و در نتیجه قیمت نهایی اینورتر کاهش یابد. از آنجایی که بسیاری از برندها فاقد این تجهیز هستند، داشتن چوک داخلی در اینورتر می‌تواند به‌عنوان یک مزیت رقابتی مهم شناخته شود.

انوع چوک: چوک ورودی و چوک خروجی

همانطور که در ابتدا گفتیم اینورترهایی که دارای چوک داخلی نیستن جهت حفاظت و طول عمر دستگاه لازم است از چوک ورودی اینورتر و البته چوک خروجی به‌عنوان تجهیزات جانبی در کنار درایو استفاده شود که هر کدام به منظور رفع یک چالش خاص در مدار بکار گرفته میشود. چوک ورودی اینورتر و فیلتر هارمونیک از جمله تجهیزات حفاظتی برای اینورتر هستند که آگاهی از عملکرد و کاربرد آن‌ها برای بهره‌برداری صحیح از درایو ضروری است.

چوک ورودی و فیلتر هارمونیک با کاهش اثرات منفی هارمونیک‌ها و نوسانات، از وارد آمدن آسیب به اینورتر جلوگیری می‌کنند و در عین حال، لایه‌ای از حفاظت الکتریکی برای ورودی اینورتر فراهم می‌سازند. این تجهیزات با کاهش امواج جریان و تثبیت ولتاژ ورودی، نقش موثری در افزایش طول عمر و بهبود عملکرد اینورتر ایفا می‌کنند.

بنابراین، بسته به شرایط شبکه برق و حساسیت سیستم، استفاده از چوک ورودی یا فیلتر هارمونیک نه‌تنها توصیه می‌شود، بلکه در بسیاری از موارد، اجتناب‌ناپذیر است.

هارمونیک اینورتر در برق چیست؟

به زبان ساده، هارمونیک به اختلالاتی در شکل موج جریان یا ولتاژ گفته می‌شود که باعث کاهش کیفیت توان الکتریکی می‌گردد. توان الکتریکی استاندارد که توسط ژنراتورها در نیروگاه‌ها تولید می‌شود، دارای شکل موج کاملاً سینوسی، یکنواخت و منظم است. اما این شکل موج در طول مسیر انتقال و به‌ویژه در اثر عملکرد برخی تجهیزات الکترونیکی قدرت (مانند اینورترها، منابع تغذیه سوئیچینگ و ...) ممکن است دچار امواج شده و از حالت طبیعی خود خارج شود. وجود هارمونیک‌ها موجب ایجاد نویز، افزایش تلفات، گرم‌شدن تجهیزات، کاهش راندمان سیستم و حتی آسیب به دستگاه‌ها شود.

چوک ورودی اینورتر

چوک ورودی اینورتر تجهیز کاربردی و ضروری مورد استفاده برای کاهش هارمونیک در اینورتر است که در ورودی سیستم نصب می‌شود. عملکرد اصلی چوک ورودی افزودن امپدانس به مسیر جریان ورودی است تا شکل موج جریان هموارتر شده و به فرم سینوسی نزدیک‌تر گردد.جریان ورودی درایو در حالت معمول، دارای امواج بالایی است و ممکن است THD آن به بیش از ۸۰٪ برسد. با نصب چوک ورودی، این مقدار به حدود ۴۰٪ کاهش می‌یابد که باعث کاهش تلفات، بهبود عملکرد، و افزایش طول عمر تجهیزات می‌شود. مقدار امپدانس چوک ورودی تأثیر مستقیمی بر میزان کاهش هارمونیک دارد؛ به‌طوری‌که در طراحی‌ها معمولاً امپدانسی در بازه ۳ تا ۵ درصد در نظر گرفته می‌شود تا تعادل مناسبی بین کاهش هارمونیک و افت ولتاژ ورودی برقرار گردد.علاوه بر کنترل هارمونیک‌ چوک ورودی درایو عملکردی حیاتی در محافظت از تجهیزات در برابر نوسانات ناگهانی ولتاژ دارد. چوک ورودی با کاهش شدت این نوسانات، از ایجاد فالت (Fault) و توقف سیستم جلوگیری کرده و عملکردی پایدارتر را تضمین می‌کند.

استفاده از چوک ورودی در سیستم‌های اینورتر، یک اقدام هوشمندانه برای افزایش بهره‌وری، کاهش آسیب‌های احتمالی، و بهبود کیفیت توان ورودی محسوب می‌شود. بسته به شرایط کاری، بار متصل‌شده و کیفیت شبکه، استفاده از چوک ورودی نه‌تنها توصیه‌شده، بلکه در بسیاری از مواقع ضروری و اجتناب‌ناپذیر است.

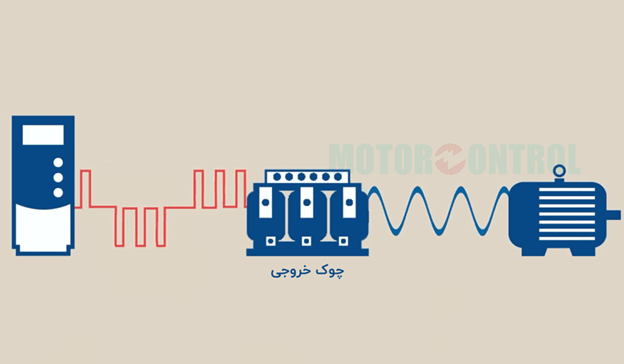

چوک خروجی اینورتر و کاربرد آن

چوک خروجی اینورتر یک تجهیز ضروری در سیستم‌های اینورتر است به‌ویژه در مواردی که طول کابل خروجی بین اینورتر و موتور بیش از ۵۰ متر است، نصب آن توصیه می‌شود. این نوع ازچوک خروجی به کاهش پیک‌های ولتاژی و اثرات خازنی کابل کمک کرده و از آسیب به عایق‌های سیم‌پیچ موتور جلوگیری می‌کند.

از دیگر مزایای چوک خروجی اینورتر می‌توان به کاهش دمای کاری موتور و افزایش عمر مفید آن اشاره کرد. همچنین، موجب کاهش هارمونیک‌ها و تلفات موتور می‌شود، که در نتیجه راندمان موتور افزایش می‌یابد.

موئلفه های استفاده از چوک خروجی اینورتر:

1. طول کابل خروجی بیش از ۵۰ متر.
2. استفاده از کابل‌های دارای پوشش فلزی که موجب افزایش اثرات خازنی می‌شود.
3. موتورهای قدیمی که توانایی تحمل ولتاژهای ضربه‌ای بالا را ندارند.
4. موتورهایی که در محیط‌های داغ یا خطرناک فعالیت می‌کنند.
5. موتورهایی که مکرراً به حالت ژنراتوری وارد می‌شوند.

مزایای اقتصادی و عملکردی چوک خروجی اینورتر

در مقایسه با سایر فیلترهای خروجی، چوک خروجی اینورتر دارای ابعاد کوچک‌تر و قیمت پایین‌تری است. به همین دلیل، فروش آن در بازار بسیار متداول‌تر است و گزینه‌ای مقرون به‌صرفه برای حفاظت از موتور و کاهش اثرات منفی شبکه به شمار می‌آید. با نصب چوک خروجی، نیازی به خرید موتورهای گران‌قیمت Inverter-duty نخواهد بود.

بحث قابل تجهی که پبش می آید این است که چه عواملی در خرید چوک خروجی و ورودی تاثیر دارد

لازم به ذکر است که عزیزان در زمان خرید چوک خروجی به کیفیت متریال چوک دقت فرمایند چرا که چوک خروجی ترکیبی از هادی مس و هسته آهن است و همین امر در کیفیت و قیمت چوک تاثیر بسزایی دارد نکته دیگر اینکه در نظر گرفتن طول کابل خروجی می باشد چراکه در طراحی نو ع و مقدار اندوکتانس این مسائله بسیار از اهمیت بالایی برخوردار میباشد.

چوک ورودی خروجی اینورتر اینوت

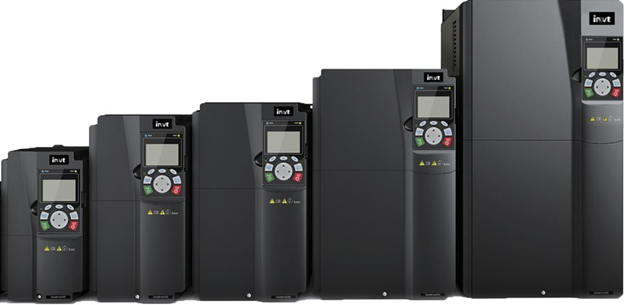

همانطور که در ابتدای مبحث اشاره شد برخی از برندهها بصورت داخلی داراری چوک ورودی و چوک خروجی هستند. بعنوان مثال اینورتر اینوت یکی از مارک هایی است که بصورت داخلی دارای چوک ورودی، چوک DC و در برخی از رنج ها دارای چوک خروجی نیز به صورت داخلی می باشد. از آن جمله به مدل های زیر در اینورتر اینوت اشاره کرد: اینورتر اینوت مدل GD20, GD200A, GD200A, GD270, GD350A, FD10, GD27. . لذا با خرید اینورتر اینوت قیمت تمام شده پروژه کاهش قابل توجهی خواهد داشت.

اینورتر اینوت به‌عنوان یکی از نام‌های معتبر آسیایی در بازار ایران شناخته می‌شود و طرفداران فراوانی دارد. این برند با عرضه مدل‌های گوناگون و تخصصی، مانند اینورترهای سنگین‌کار، درایوهای ویژه پمپ و فن، درایوهای مقاوم در برابر شرایط نامطلوب محیطی، و اینورترهای اختصاصی برای تولیدکنندگان دستگاه‌ها، تقریباً تمام نیازهای صنعتی را برآورده می‌سازد. چنین گستردگی‌ای در کمتر برندی قابل مشاهده است. همچنین، قیمت مناسب اینورتر اینوت باعث شده که در میان برندهای آسیایی، خرید این محصول سهم چشمگیری از بازار را به خود اختصاص دهد.

جمع بندی نهایی چوک اینورتر

در پایان لازم است تشکر کنم از شما همراهان گرامی که تا پایان این مقاله همراه ما بودید. شما عزیزان را برای اطلاعات بیشتر و تخصصی تر در این زمینه دعوت مینمایم به مرکز کنترل موتور مراجعه نمایید و از مشاوره و راهنمایی مهندسان و متخصصان این مرکز در جهت خرید و قیمت این محصول کاربردی و مهم در صنعت برق بهرمند شوید.
